儀器介紹

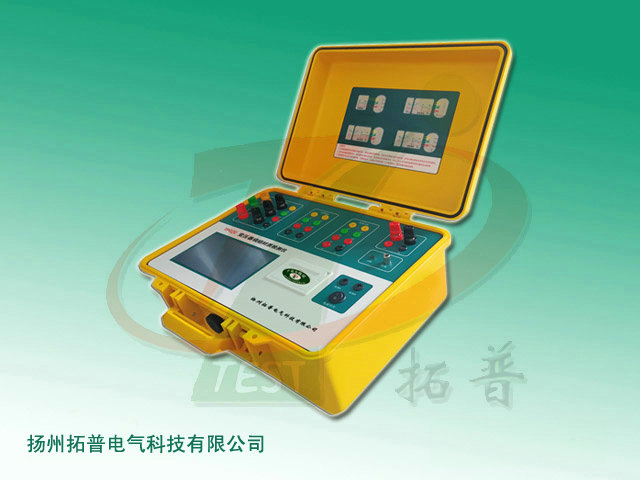

    TPCZC 變壓器繞組材質檢測儀為一體式多功能型測量儀器，相當于往常四種測試儀器，即：有源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀+變壓器材質分析儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密測量。
    該儀器包含了變壓器容量、變壓器空載損耗、變壓器負載損耗以及其代號水平判定等功能。儀器內部自帶可充電電池，無需外接電源即可工作。電池一次充電可連續測量100臺套以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而提高了現場工作效率。
    本產品具有體積小、重量輕、測量準確、穩定性好、操作簡單等特點。儀器全面升級了內部處理器、數據采集系統、國標數據，使儀器適用范圍更寬，測試精度更高。可取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄、打印更方便。

功能特點
1、該儀器采用ARM+FPGA+ADC模式，并配以RT-Thread實時操作系統，儀器系統更穩健，測量精度更高。
2、內置7寸彩色高亮液晶，觸摸屏操控，Win8風格界面，中文輸入，全中文菜單。
3、本儀器具有完善的電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單。
4、在各測試界面下均可以觀察實時電壓通道、電流通道的情況。
5、可提供各變壓器特性測試時電壓、電流通道的諧波情況，并用柱狀圖顯示。
6、通過單一界面實時顯示測試電路的電壓、電流、頻率、功率因數、有功功率、無功功率、視在功率，并可以繪制向量圖，以便于判斷現場接線情況。
7、標配特制現場低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試。
8、可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷。
9、結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據。
10、所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
11、變壓器特性測量中，電壓z大量程可達750V，電流z大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因選錯檔位而燒壞儀器。
12、變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍。
13、根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。
14、直阻測試提供6檔輸出電流選擇，z大可以輸出10A電流。
15、參數設置更加完善，可以設置變壓器的測試繞組、分接位置、測試相別、試品溫度、折算溫度值等。
16、具有音響放電指示功能，減少誤操作。
17、內置大容量存儲器，USB口通訊，現場測試數據均可保存或打印。

技術指標
1、內置電源輸出范圍：
    電壓：0～10V
    電流：0～10A
2、特性通道測試量程及精度：
    電壓量程：AC 750V  精度：±0.2%（F.S）±1個字
    電流量程：AC 100A  精度：±0.2%（F.S）±1個字
3、直阻測試量程：
    0.001Ω～0.1Ω（10A）
    0.03Ω～1Ω（5A）
    0.06Ω～5Ω（1A）
    0.1Ω～50Ω（200mA）
    0.3Ω～200Ω（40mA）
    100Ω～100kΩ（<5mA）
4、直阻測試準確度：0.2%±2μΩ
5、分 辨 率：0.1μΩ
6、功率及其他指標測量精度：
    功率：±0.5%（F.S）（CosΦ>0.1）
          ±1.0%（F.S）（0.02<CosΦ<0.1）
    空（負）載損耗測量：±2%（0.1≤CosΦ≤1）
7、變壓器容量測試范圍：6.3～125000kVA
8、充電電源：AC220V±10%，50Hz±1Hz
9、工作環境：溫度：-10～40℃
10、絕緣度：
    （1）容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ。
    （2）充電電源輸入對機殼之間承受工頻2kV（有效值），測試時長1分鐘。
