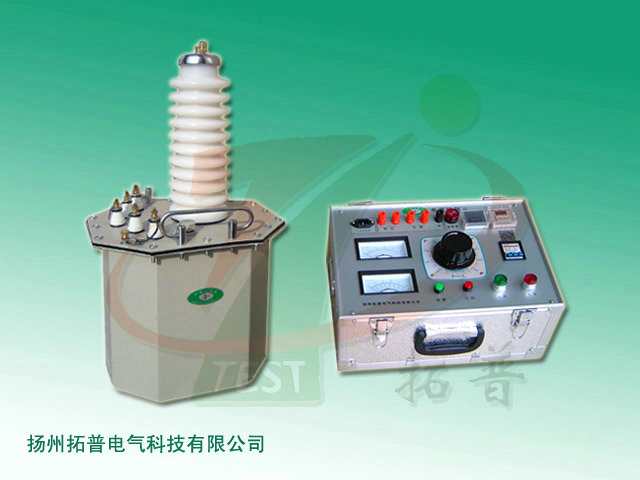

工頻交流耐壓試驗成套裝置

名稱：工頻交流耐壓試驗成套裝置

型號：TPNYJ

TPNYJ 工頻交流耐壓試驗成套裝置是按電力行業標準DL/T 848.2-2004的要求，經改進后生產的新型工頻高壓試驗裝置。該裝置具有體積小、重量輕、功能齊全、結構緊湊和使用方便等特點。適用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中較好的設備。

詳細介紹

產品概述
    TPNYJ 工頻交流耐壓試驗成套裝置是按電力行業標準DL/T 848.2-2004的要求，經改進后生產的新型工頻高壓試驗裝置。該裝置具有體積小、重量輕、功能齊全、結構緊湊和使用方便等特點。適用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，是高壓試驗中較好的設備。

產品結構
    TPNYJ 工頻交流耐壓試驗成套裝置升壓變壓器為單相變壓器，聯結組標號II。升壓變壓器部分鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。該高壓試驗裝置的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。

工作原理
    該高壓試驗裝置交流輸出工作過程為，把交流220V電壓接入電源控制箱，經電源控制箱內自耦調壓器調節0～200V電壓至交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在高壓試驗裝置高壓繞組可獲得試驗所需的交流高電壓。

技術指標

規格	容量 (kvA)	高壓輸出		低壓輸出		儀表	變比	溫升℃
規格	容量 (kvA)	電壓(kv)	電流(mA)	電壓(v)	電流(A)	電壓(v)	高/儀	30分鐘
1.5/50	1.5	50	30	200	7.5	100	500	10
3/50	3	50	60	200	15	100	500	10
5/50	5	50	100	200	25	100	500	10
10/50	10	50	200	200	50	100	500	10
20/50	20	50	400	380	53	100	500	10
30/50	30	50	600	380	79	100	500	10
50/50	50	50	1000	380	120	100	500	10
5/100	5	100	50	380	13	100	1000	10
10/100	10	100	100	200	50	100	1000	10
20/100	20	100	200	380	53	100	1000	10
30/100	30	100	300	380	79	100	1000	10
50/100	50	100	500	380	132	100	1000	10
100/100	100	100	1000	380	263	100	1000	10
20/150	20	150	130	380	53	150	1000	10
30/150	30	150	200	380	79	150	1000	10
50/150	50	150	330	380	132	150	1000	10
100/150	100	150	665	380	263	150	1000	10
