在線露點儀在化工行業壓縮空氣微量水分測量中的應用

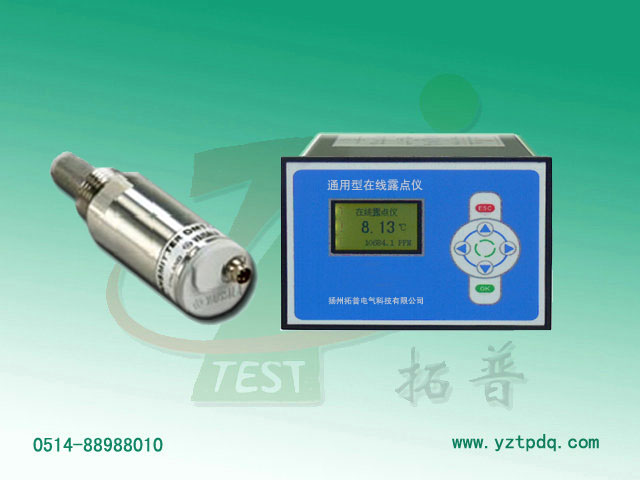

在線露點儀是一個緊湊的、簡單易用的在線儀表，可以在-80℃～+20℃的范圍內快速準確地測量干燥空氣或其它氣體的濕度。也可以說它是在低露點且需要控制干點的工業環境中的理想選擇。它具有化學物質清除功能，這使得在高濃度化學物質和清潔劑的環境中能進行精確穩定的測量，從而保證了每次校驗間隔之間的準確測量。這項功能既能通過控制系統在線執行，也能按預先設定的時間間隔定期執行。同時，在線露點儀的數字技術的先進性是顯而易見的，數字信號處理和傳輸保證了產品高精度、可靠，傳輸線纜的信號衰減和干擾不會影響測量精度。
壓縮空氣在各行各業有著廣泛的應用，特別是在化工行業，壓縮空氣是物料輸送、物料干燥、儀表控制（氣動儀表、調節閥）等的工作介質和動力源。其中壓縮空氣中的濕度（水蒸汽含量）是表示空氣質量一個重要的參數。
在線露點儀應用領域包括石化，天然氣，干燥氣和壓縮氣，發電機冷卻氫氣，變壓器和高壓開關絕緣氣，焊接氣以及船舶和氧氣。廣泛用于電廠、冶金、科研、衛生檢疫、糧食倉儲、醫療器械、環境實驗、比對校準、造紙和紡織、電子工業和其它工業氣體水分的測量等領域。
1 空氣濕度計量的方法和測量原理
1.1 計量方法
表述空氣濕度量值有多種，常用的有：相對濕度（Relative Humidity），濕度（Absolute Humidity），飽和水蒸汽壓（Saturation Vapor Pressure），露點溫度（Dew-Point Temperature）等。
1.2 測量原理
過去，濕度的測量是直接用數量顯示并轉換成電信號，較為困難。現代測量技術的發展，使?jié)穸葴y(cè)量已成為一個領域，特別是90年代以來，其濕度測量經歷了長度法、干濕法，直到今天的電測量歷程，濕度測量技術日漸成熟。目前，濕度傳感器（露點儀）常用的為電阻式和電容式等，產品的基本形式都是在基片涂覆感濕材料形成感濕膜。
2 壓縮空氣露點溫度的測量
露點溫度：將被測氣體進行冷卻，使所含的水蒸汽達到飽和，當以露或霜的形式表現出來，此刻的溫度即為該氣體的露點溫度。露點溫度越高，說明氣體濕度越高，反之，說明氣體濕度低。因此，露點溫度是描述氣體濕度（含水蒸汽量）的主要濕度參數。直得注意的是，空氣壓力為一個大氣壓時稱為“大氣露點”（也稱常壓露點），壓縮空氣的露點溫度稱為此壓力下的“壓力露點。”空氣中水蒸氣含量以壓力露點表示，壓力露點是壓縮空氣干燥系統性能的一個關鍵指標。為實現壓縮空氣“壓力露點”的連續測量，可選用露點儀進行測量。
3 安裝接線與測量
在空壓站系統，露點儀最好安裝在工藝系統的出口處或總管上，以測量壓縮空氣經除水（蒸汽）、除油、除塵后成品氣的露點溫度（濕度）。
4 選擇露點儀應注意的事項
4.1 量程、精度和長期穩定性
測量精度是露點儀的重要指標。根據工藝測量要求選擇適宜的量程、精度和廠家（精度、廠家不同，價格相差甚遠），且長期穩定性要好。
4.2 露點儀的溫度系數
濕敏元件除對濕度敏感外，對溫度也十分敏感，溫漂非線性。因此，露點儀本身要有補償校準措施。要注意露點儀測量時的溫度范圍。
4.3 露點儀特性的初步判斷
新購在線露點儀，安裝前可用濕毛巾或其它加濕手段在露點儀探頭處加濕，觀察結露狀態下其特性如量程、分辯率、靈敏度等。
4.4 露點儀的校準
露點儀的校準比較困難，要依據質監部門或生產廠家正規完備的檢測設備和手段進行校準（如飽和鹽溶液標定），也可使用產品作對比校準。兩年校準一次
5 測量露點溫度應考慮的因素
5.1適合極端惡劣的環境，且防污染，防塵，防水，外殼保護等級為IP65，可直接安裝到壓力為2MPa的工業環境中。為提高露點儀的使用壽命和測量精度，在有污染和粉塵的空氣中測量，最好采用有過濾裝置的采樣系統，過濾后進行測量。
5.2新上設備、管道或檢修后，開始測量時由于管道內空氣濕度是動態的，故測量值變化較大，要等管道內原有的空氣置換完后測量數值才穩定。
5.3管道檢修后難免有泄漏點，這樣也使測量不準確，下雨天時較明顯，表現在測量值上（露點溫度）高于平時實際值，應注意堵漏。
5.4同一濕度的氣體，露點溫度僅受壓力的影響。壓力升高，露點溫度升高；反之，露點溫度下降。由此可見，嚴格控制壓縮空氣干燥系統壓力的波動，對準確檢測氣體露點溫度有著積極的意義。
5.5和露點儀配套的二次儀表（數顯儀、記錄儀或計算機），量程的設置須與露點儀量程一致，否則影響測量精度。
5.6在實踐中，在線帶壓測量，應按說明書規定的壓力補償范圍內，在露點儀上將壓力補償開關的位置設定在工藝要求的測量壓力位置上，以提高測量精度。
5.7露點儀的測量探頭在管道上的插人深度為1/3（D為管道直徑）。
